Centro Internacional de Transmissão dos Jogos Rio 2016 feito com Steel Frame

Para construir o Centro Internacional de Transmissão, que funcionará 24 horas por dia durante os Jogos, foram feitas fundações indiretas com 1.215 estacas metálicas, 40 metros abaixo do solo, o equivalente a um prédio de 13 pavimentos. Alinhadas em sequência, as estacas de sustentação do prédio totalizam 54 quilômetros de extensão, distância quase equivalente à da Avenida Brasil, que tem 58 km e corta 27 bairros.

Além disso, foram usados mais de 21 mil m³ de concreto em toda a obra, equivalente a mais de 2.500 caminhões betoneiras. Na área interna, para a concretagem das lajes e pisos, foram utilizados aproximadamente 11 mil m³ de concreto usinado especial, feito com adição de fibras de polipropileno, que garantem mais resistência à estrutura.

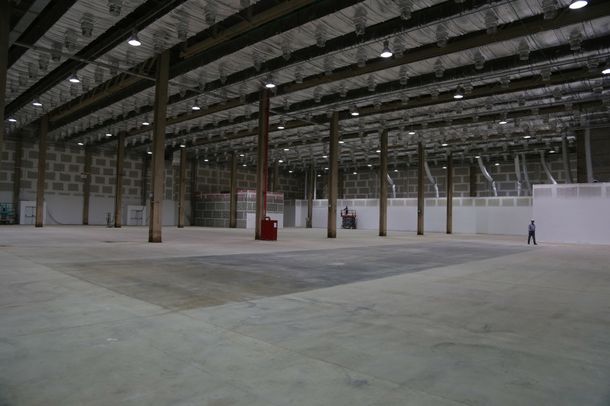

O fechamento das paredes que delimitam os estúdios e a estrutura externa do IBC foi feito com 33 mil m² de estrutura de aço galvanizado – Steel Frame – revestido com placas de madeira OSB (Oriented Strand Board), lã de rocha, placa cimentícia e gesso acartonado. O material utilizado atende, assim, aos requisitos de isolamento acústico definidos pelos detentores dos direitos de transmissão dos Jogos.

A cobertura, com área de 32 mil m², foi feita com telhas metálicas, cada uma com espessura de 50 mm, montadas no formato ‘sanduíche’, sobre as quais foi colocada uma telha, uma camada de feltro em lã de rocha e outra telha. Essa técnica garante o isolamento termoacústico do local, protegendo-o de altas temperaturas e garantindo o isolamento acústico.
